一、全自動真空定壓補水脫氣裝置產品簡介

全自動真空定壓補水脫氣裝置原理圖是一種穩壓補水裝置，它主要由穩壓罐、水泵、真空脫氣機、壓力開關、智能控制箱、安全閥、底座及管路等組成；產品廣泛應用于空調、采暖系統、住宅小區、工廠、商業、賓館、醫院、設施等多層或高層建筑的生活供水、消防供水，它可替代傳統的膨脹水箱水罐，能減少主系統循環泵的啟動次數，可調節系統的水壓、水量，易于實現自動補水。

  定壓補水循環系統內壓力恒定在用戶設定的壓力范圍內，循環系統內的水體體積因溫度的升降而脹縮，而循環系統容納水體的體積近乎是不變的，這就導致了系統壓力的升降，影響系統的正常工作，利用定壓設備可以因溫度變化的影響，使系統壓力恒定、設備正常工作。

二、全自動真空定壓補水脫氣裝置原理圖工作原理
定壓補水裝置利用氣體的可膨脹性進行工作。當定壓補水裝置經過安裝完成后，就可以對壓力開關上限P2（水泵停止壓力）、下限P1（水泵啟動壓力）及壓力數值進行設定（具體設定值可根據客戶需要設定），上述工作完成后可接通電源開始供水。啟動水泵，向建筑物管網和穩壓罐內充水 隨著水量不斷增加，水室的體積也不斷擴大，囊形隔膜不斷向外擴張而擠壓氣室，使其體積不斷縮小，罐內的壓力也不斷，當達到設定的高壓力P2時，則水泵自動停泵。由于系統中水的體積減小，系統壓力降低時，罐內的氣體膨脹將囊中的水壓回系統。這樣水室體積不斷縮小，囊形隔膜不斷收縮，當水室內水幾乎用完時，罐內壓力也降到設計壓力P1，此時壓力開關碰到設定低壓力觸點，水泵則自動開啟，使水又充入管網及水室。如此重復上述過程，給水系統的用水。以上的運轉過程是由壓力開關通過電氣控制箱控制水泵啟停而得以實現的。
三、全自動真空定壓補水脫氣裝置原理圖特點
1）一次充氣可保持長期使用，用戶不需另外設置充氣設備。
2）罐體為密閉裝置，氣水不相接觸，能充分使水質不受外界污染。
3）占地面積小、投資節省、安裝快、操作簡單、維修方便。
4）省去建筑屋頂上生活及消防用的高位水箱，有利于結構抗震和建筑物美觀；能減弱水流噪音、氣蝕、管道阻力和水錘影響，避免了水表空轉計量不準的現象出現。
5）靈活機動，安裝位置不受高度限制，易于改建、擴建、遷移。
6）自動控制、使用方便。
7）能確保用水點和消火栓所需的供水壓力。

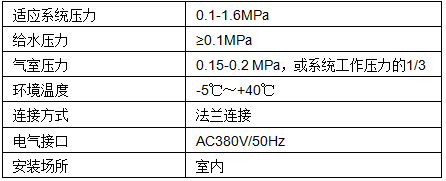

 四、全自動真空定壓補水脫氣裝置原理圖技術參數

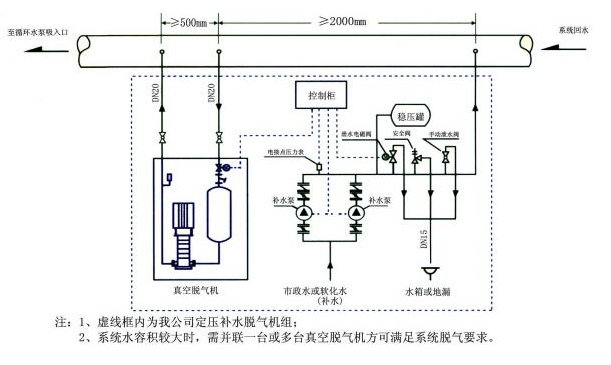

全自動真空定壓補水脫氣裝置原理圖
